DATI GENERALI
vers 3.2 (01/03/2025)
Metodo di calcolo
Descrizione
NORMATIVA
Ancoraggi temporanei
Ancoraggi permanenti
DATI CALCOLO RESISTENZA A SFILAMENTO
Tipo di terreno
Accelerazione sismica di progetto
amax/g
P. U. V. terreno soprastante il tratto ancorato
kN/m³
Angolo di attrito interno del terreno
°
Coesione non drenata del terreno
kPa
Densità relativa del terreno
%
Diametro di perforazione
m
Lunghezza della zona ancorata
m
Profondità punto medio del tratto ancorato
m
Fattori correttivi sulle verticali indagate
n.( ξa,3 )
VERIFICHE ADERENZA TIRANTE E PIASTRA ANCORAGGIO
Sforzo di progetto tirante
N
Somma dei diametri dei trefoli o delle barre (inserire il diametro esterno se tubolare)
cm
Diametro interno del tobolare (inserire questo dato se armatura con tubolare)
cm
Resistenza di calcolo acciaio
MPa
Diametro interno della guaina grecata
cm
Diametro del foro retrostante la piastra
cm
Tensione di aderenza acciao mlata
MPa
Resistenza a compressione amm.le del materiale su cui poggia la piastra
MPa
Resistenza di aderenza acciaio-malta Ra,(a-m)= π · d · τ · γ · s · L

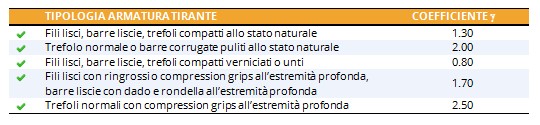

Coefficiente correttivo (valori indicativi riportati in tabella)
γ
Coefficiente gamma
Numero di elementi (barre trefoli, fili) di tensione contenuti in una stessa guaina o perforazione, separati da distanziatori che costringono ad allargamenti e strozzature alternate nel fascio.
Numero di elementi (barre trefoli, fili) paralleli contenuti nella stessa guaina o perforazione (nel caso di più di 4 elementi introdurre il diametro minimo circoscritto a tutti gli elementi invece della somma dei singoli diametri).
Coefficiente correttivo
s
Resistenza di aderenza della malta al foro
Tensione di aderenza (valori indicativi riportati in tabella)
τ
MPa
Coefficiente tau
E. Segre, "Proposta di metodo di prove semplici per tiranti di ancoraggio" (Industria Italiana del Cemento 6/88)
